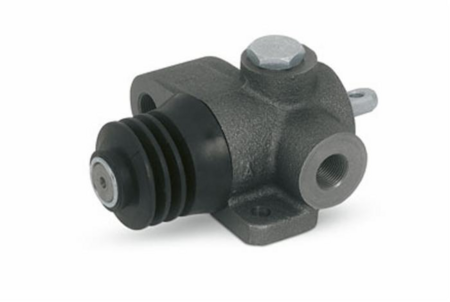

Questo deviatore di fine corsa di marca AMA Refluid è un componente oleodinamico per l'agricoltura, con attacchi da 3/8" e configurazione normalmente aperto.
Regge una pressione massima di 350 bar e una portata di 60 l/min. Ha filetto femmina e filetto maschio da 3/8", entrambi con filettatura in pollici, e pesa 0,9 kg.
Prima di ordinare controlla che il filetto in pollici del pezzo che sostituisci sia da 3/8" e che pressione e portata del tuo impianto rientrino nei valori indicati. Confronta poi gli ingombri con quelli del pezzo smontato: li trovi nella tabella in fondo.
In montaggio usa la chiave indicata e, dopo la messa in servizio, controlla che i raccordi non perdano olio.
Come verifico che sia la misura giusta? Controlla il filetto degli attacchi, che qui è da 3/8" in pollici, e confronta gli ingombri con il pezzo che smonti.
Va bene per il mio trattore? I dati non indicano macchine specifiche. Verifica che attacchi, pressione e portata corrispondano a quelli del tuo impianto.
Che portata sopporta? La portata indicata è di 60 l/min, con pressione massima di 350 bar.
La tabella riporta i dati del pezzo: confrontali con quelli del componente da sostituire.
| Marca | AMA Refluid |
| Tipo | Deviatore fine corsa |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Chiave | 41 |
| Portata | 60 l/min |
| Tipo filetto | Pollici |
| Quota A | 130 mm |
| Quota B | 69 mm |
| Quota C | 45 mm |
| Quota D | 66 mm |
| Quota E | 8,5 mm |
| Quota F | 6,5 mm |
| Quota G | 103 mm |
| Quota h | 68 mm |
| Uso | Agricoltura |
| Peso | 0,9 kg |
Se hai dubbi sulla corrispondenza con il tuo impianto, confronta con attenzione filetti e valori di esercizio prima di montarlo.
